Wainwright WHNX8高通滤波器详细说明

Wainwright WHNX8 高通滤波器的通带频率范围为6850到至少26500 MHz，

插入损耗最大为1.4 dB（在Fco时最大为2 dB）。

其截止带频率范围为DC到5137.5 MHz，衰减至少为80 dB。

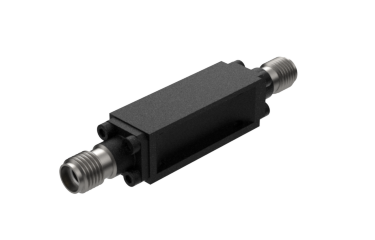

德国Wainwright高通射频滤波器WHNX8-5137.5-6850-26500-80DD产品规格

通带 6850-2600HZ

插入损耗最大 1.4 分贝 (在 Fco 时最大 2 分贝)

返回损耗 12 分贝最小值（VSWR 最大 1.67:1）

止带 直流到5137.5兆赫

止带衰减 80 分贝 最低。

工作温度 5 °C 到 45 °C

功率处理 最大3瓦在2:1的VSWR下（见我们的保修）

尺寸 (长 x 宽 x 高) 最大 40 x 10 x 10 毫米（连接器可能突出）

约重 0.02 公斤

安装条款底座上有2个M2.5螺孔

源自：Wainwright Instruments，图文仅供参考。
