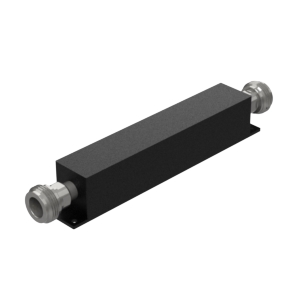

Wainwright 低通滤波器WLJ10-4500-5000-40-14000-300产品详细说明

Wainwright Instruments 的 WLJ10-4500-5000-40-14000-300 是一个低通射频滤波器，

频率范围为 DC 到 4.5 / 5 GHz，截止频率选择为 Fco x 1.16 到 14 GHz，3 dB 截止频率选择为 4.5 到 5 GHz，

插入损耗为 0.4 到 0.6 dB，抑制率为 40 dB。标签：带连接器的模块，有源滤波器，切比雪夫滤波器。

WLJ10-4500-5000-40-14000-300 的更多详细信息如下所示。

产品规格

零件编号WLJ10-4500-5000-40-14000-300

制造商Wainwright Instruments

描述10通道低通滤波器系列，Fco选择4.5到5 GHz

常规参数

类型 集中元件滤波器，切比雪夫滤波器

频率DC to 4.5 / 5 GHz

止带频率 选择的 Fco x 1.16 至 14 GHz

3 dB 截止频率 选择4.5到5 GHz

应用行业 卫星通信，无线基础设施 / 通讯，蜂窝，广播

应用程序 电信、无线连接、卫星导航与通信、无线电

插入损耗0.4到0.6分贝

Rejection 40 dB

功率300 瓦

滤波器响应Chebyshev

部分10 节

拓扑学切比雪夫

驻波比1.50:1

回损14 分贝

包装类型带连接器的模块

维度110 x 19 x 21 毫米

连接器N型，N型 - 母头，N型 - 公头

工作温度5到70摄氏度

RoHS是的

重量：0.135 公斤

源自：Wainwright Instruments，图文仅供参考。
