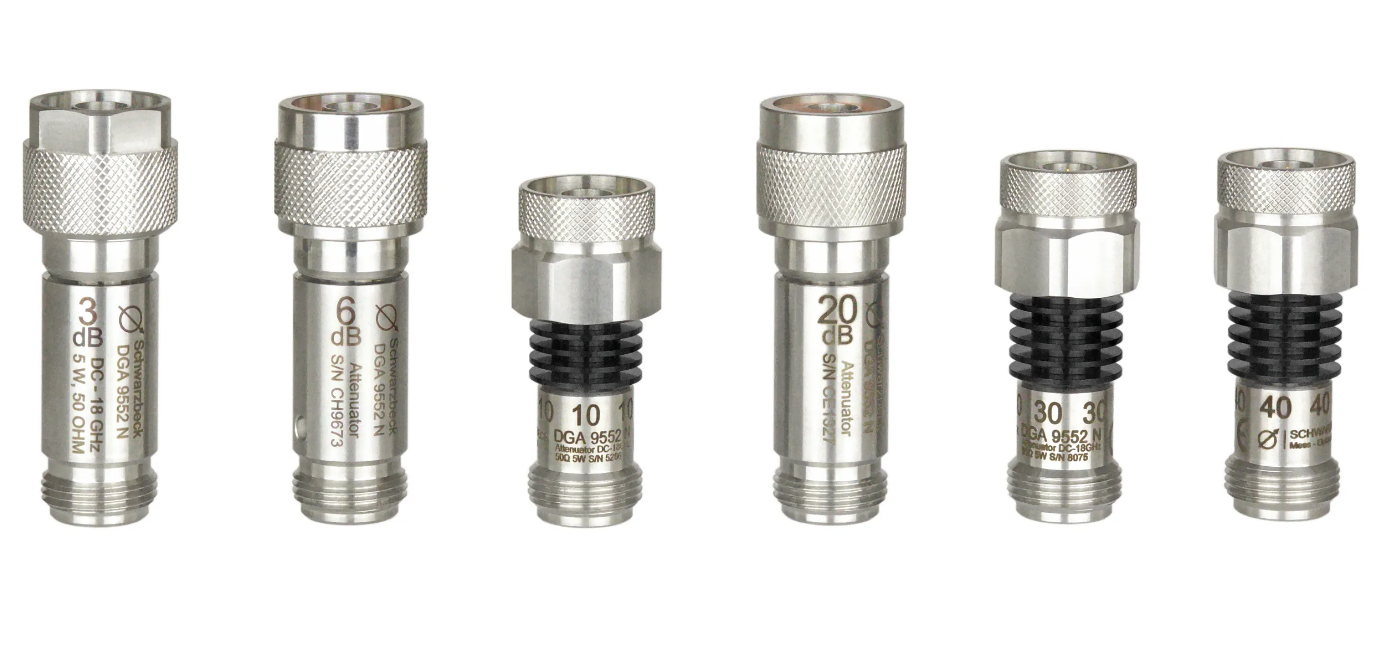

深圳湾边原装进口德国Schwarzbeck DGA 9552 N – 双向固定衰减器

DGA 9552 N 是一个双向衰减器，即衰减和功率能力规格对两个方向都有效。

这种衰减器有多种应用：可以增加频谱分析仪的测量范围。任何类型的仪表都可以防止过载；它可以用来控制仪表读数的线性。

它可以最小化由于阻抗不匹配引起的测量不确定性。在进行电磁干扰接收器校准时，在脉冲发生器输出处直接使用衰减器是必不可少的。

每台DGA 9552 N出厂时都经过单独的衰减校准。

VSWR的校准数据可根据要求提供。

外壳可选。

频率范围： DC … 18 GHz

阻抗： 50 欧姆

连接器： 精密型N，符合MIL-STD-348标准

衰减： 3, 6, 10, 20, 30, 40 分贝

长度: 56.4 毫米 (3, 6, 20 分贝);

45.2 (10 分贝);

48.5 毫米 (30, 40 分贝)

最大功率： 5 瓦 / 25 摄氏度,

4 瓦 / 45 摄氏度,

3 瓦 / 65 摄氏度,

2 瓦 / 85 摄氏度,

1 瓦 / 105 摄氏度

1 千瓦峰值 (5 微秒脉冲宽度, 0.25% 占空比)

VSWR: 小于 1.15 (DC – 4 GHz)

1.20 (4 – 8 GHz)

1.25 (8 – 12.4 GHz)

1.35 (12.4 – 18 GHz)

温度范围： -55 … 105 °C

标准: MIL-DTL-3933

正文: 不锈钢

产品类别： 衰减器和脉冲限制器
