Wainwright WRHFV5系列带阻滤波器的截止带带宽为7 MHz，中心频率（Fo）为60 MHz，衰减至少为20 dB。

它具有从直流到51.5 MHz和68.5到300 MHz的通带，插入损耗最大为0.8 dB（在拐角处最大为1 dB）。

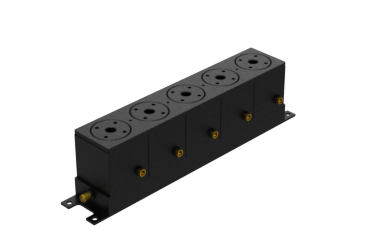

Wainwright WRHFV5系列带阻滤波器WRHFV5-51.5-56.5-63.5-68.5-20SS规格

通带 直流到51.5兆赫兹和68.5到300兆赫兹

插入损耗 最大0.8 dB（在拐角处最大1 dB）

返回损耗 14 dB 最小值（VSWR 最大值 1.5:1）

止带60  60 (Fo) ± 3.5 MHz = 56.5 到 63.5 MHz

止带衰减 最小20分贝。

工作温度 15 °C 到 45 °C

功率处理 可应要求提供报价（请参阅我们的保修）

尺寸 (长 x 宽 x 高) 最大尺寸：235 x 40 x 60 毫米（连接器可能突出）

约重 1.5 千克

安装条款 两端带15毫米法兰，带4.5毫米孔

源自：Wainwright Instruments，图文仅供参考。
