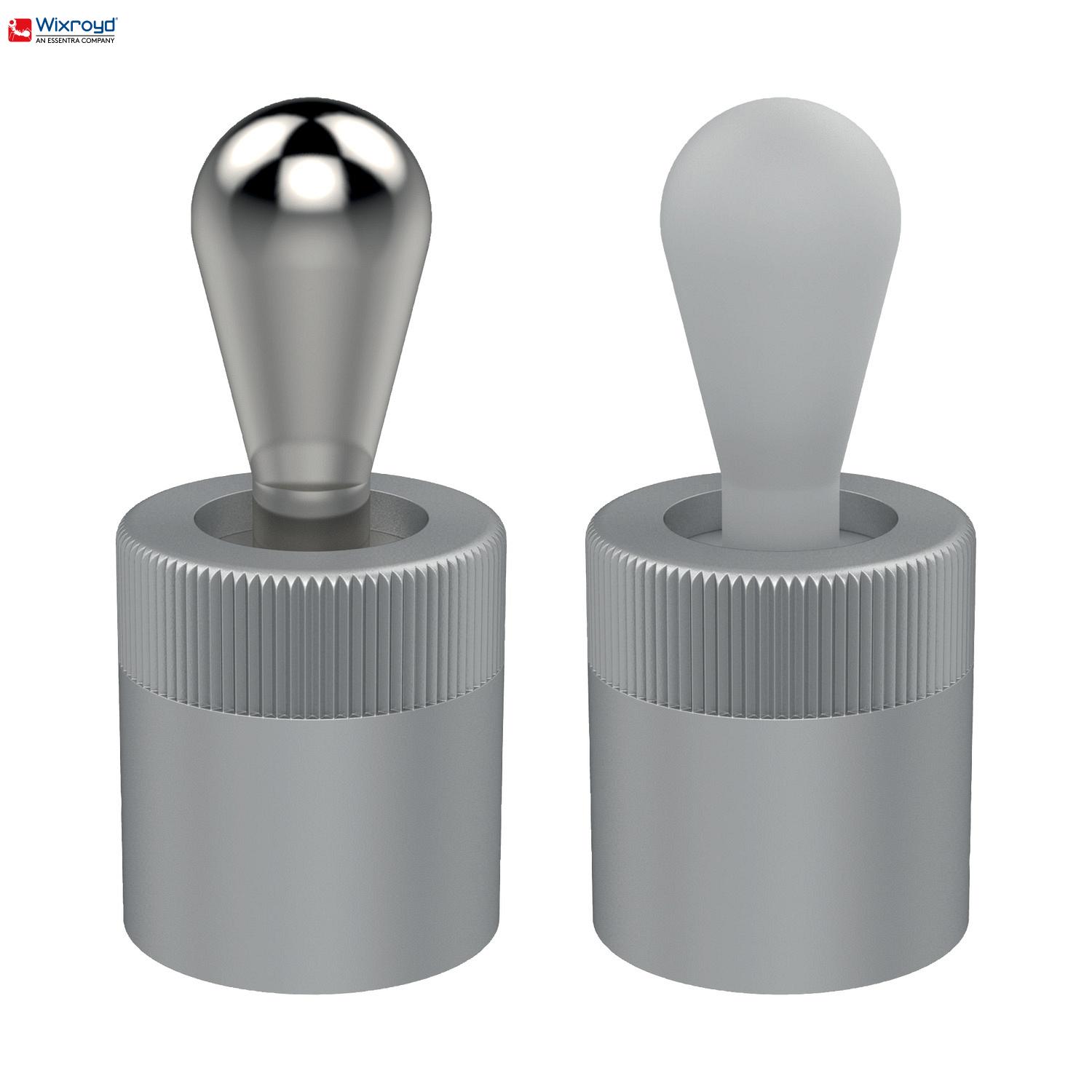

Wixroyd 32810.W0001侧推销无封口，材料：钢或塑料

深圳湾边原装进口Wixroyd品牌32810系列产品

英国Wixroyd 32810.W0001侧推销材料

主体：铝。
销：钢，表面淬火和镀锌，或热塑性（POM）白色。
弹簧：钢（发黑处理或蓝镀锌），或不锈钢。

英国Wixroyd 32810.W0001侧推销技术说明

使用配件安装到孔d1，公差H8，使用装配工具（单独订购）。

安装计算;

A) 计算安装孔的中心距离(l0);

l 0=(z/2)+w+x

B) 计算销的位置(x);

当工件高度(y)大于或等于l2-(d2/2)时，(x)计算为;x=(d2/2)-s

当工件高度(y) 小于

l 2-(d2/2) then (x) is calculated as;

x=(d2/2)-s-{[l2-(d2/2)-y]*0.123}

 l 0 = centre distance for mounting holes

y = workpiece height

w = workpiece width

x = distance between side-thrust pin and workpiece edge

小贴士

侧推销是固定、夹紧和定位零件的理想选择。

弹簧颜色提供弹簧压力（N）的视觉指示。

轻弹簧负载 = 自然不锈钢弹簧。

标准弹簧负载 = 黑色处理的钢弹簧。

重弹簧负载 = 蓝色镀锌的钢弹簧。
